آلة ثلاثية الأبعاد (GM-SB-50NCBA)

وصف المنتجات 1. التدوير التلقائي 2. إمكانية الانحناء: OD10-3225 مم 3) PLC، سيرفو موتور: ميتسوبيشي/دلتا 4. دقة/ثبات عالية وقد تم تكييف هذه السلسلة بشكل خاص مع متطلبات السوق العالمية

Featured Products

وصف المنتجات

1. التدوير التلقائي
2. إمكانية الانحناء: OD10-3225 مم
3) PLC، سيرفو موتور: ميتسوبيشي/دلتا
4. دقة/ثبات عالية

وقد تم تكييف هذه السلسلة بشكل خاص مع متطلبات السوق العالمية المهنية. وتشبه جميع الأجزاء والبنية والأحرف معيار الهندسة الميكانيكية من أوروبا. إن خبرتنا المهنية وخطط رسوماتنا الخاصة بالشركات المعروفة في مجال الكهرباء، والإلكترونية، والهيدروليكية، والميكانيكية، تجلب إلى ترقية أنظمة الماكينات إلى أداء دقيق وجذاب.

إن آلة الانحناء أحادية الرأس من السلسلة GM-SB-NCBA، التي تستورد تقنية التصميم المتقدمة من إيطاليا، هي نوع من آلة ثني الأنابيب التلقائية ثلاثية الأبعاد، والمتكاملة مع الماكينة، والهيدروليكية، والكهرباء. يمكن إدخال العديد من البيانات والطلبات وتخزينها في شاشة اللمس المتقدمة المستوردة، والذي يمكنه تدوير الزاوية تلقائيًا بثلاثة أبعاد بشكل مستمر، بالإضافة إلى ذلك، تفي التغذية اليدوية للمواد بمتطلبات دقة معالجة قطع العمل المعقدة، مما يجعل من الفئة NC معدة تقوس أنبوبية عالية السرعة وعالية السرعة.

1. مادة الأنبوب المناسبة: فولاذ الكربون، فولاذ خفيف، فولاذ ناعم، فولاذ لا يصدأ، ألومنيوم، سبيكة نحاسية، نحاسية، نحاسية، إلخ.
2. شكل الأنبوب المناسب: الأنبوب، الشريط الصلب، مربع، مستطيل، بيضاوي، ملف التعريف وغيره
3) يتم التحكم فيه من خلال نظام PLC، وهو يتمتع بوظائف يدوية وشبه أوتوماتيكية وكاملة.
4) يضمن الدوران الذي يتم التحكم فيه بموتور السيرفو عمل الانحناء والكفاءة على ثلاثة أبعاد.
5. مزوَّد بأنبوب تثبيت هيدروليكي التشغيل، وزاوية انحناء يتم التحكم فيها بواسطة وحدة ترميز بدقة أعلى أو أقل من 0, 1 درجة.

6) يمكن إدخال حوالي 200 برنامج في PLC، ثم عرضها على شاشة اللمس الخاصة بالتشغيل على نمط الحوار، ويسهل تعلمها وفهمها.
7. تتوفر لغات مختلفة لشاشة اللمس للاختيار حسب الطلب.
8) يمكن أن يتحكم اعتماد الصمام الهيدروليكي ولوحة طريق الزيت في الإجراءات بشكل فردي لإطالة عمر الأجزاء الهيدروليكية.
9) تشتمل الوحدة الإرشادية على وظيفة دفع إضافية، وفي الوقت نفسه، فإنها تحتوي على وظائف إعادة تأكيد وتدخل في وظائف متكررة من شأنها أن تجعل طول وحدة التوجيه أقصر.
10. يمكن لوظيفة العداد حساب كمية قطعة العمل بدقة وحفظ البيانات سواء في حالة التشغيل أو إيقاف التشغيل.

11) نظام التشحيم التلقائي لحماية المكونات وتحسين فترة عمل الماكينة؛
12. تمتع بوظيفة اكتشاف الأخطاء تلقائيًا والحد من وظيفة الحماية، وإزالة الأخطاء أو تغييرها بسهولة وسرعة.
13. مفتاح قدم قابل للنقل مع وظيفة التشغيل التلقائي والتوقف المؤقت والتسوق الطارئ، آمن ومريح.
14. وظيفة اختيارية لعكس القلب ببطء.
15. وظيفة اختيارية للثني البطيء.
16. وظيفة اختيارية لاستخراج الشياق المتوقع.

الاسم الوحدة   المعلمة
الحد الأقصى سعة الانحناء مم 50*2
نطاق نصف قطر الانحناء مم 20-250
الحد الأقصى زاوية الانحناء ° 190 درجة
على الرغم من المسافة الفعالة مم 2300
سرعة الانحناء ° /ثانية 45
سرعة الدوران ° /ثانية 200
دقة الانحناء ° ± 0.10
دقة الدوران ° ± 0.10
طاقة Servomotor الدوارة كيلووات 0.75
طاقة محرك النظام كيلووات 5.5
مستوى صوت تسليم مضخة الزيت L 17
الحد الأقصى الضغط MPA 16
الطول*العرض*الارتفاع (بعد التغليف) مم 4000*800*1300
الوزن t 2.5

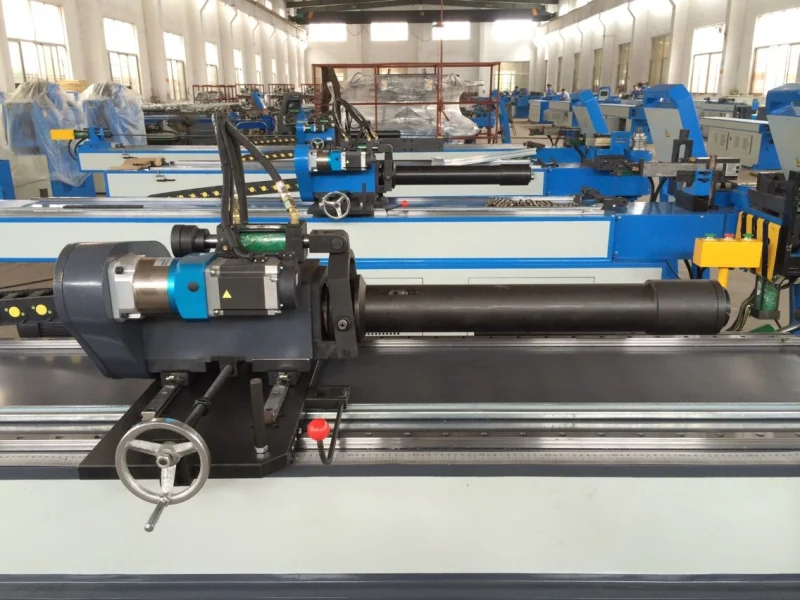

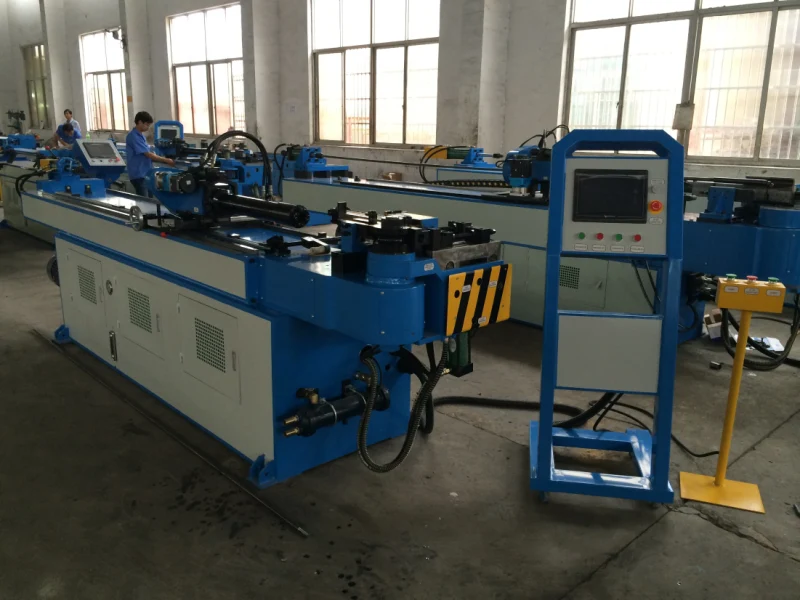

Three-Dimensional Tube Bending Machine (GM-SB-50NCBA)
Three-Dimensional Tube Bending Machine (GM-SB-50NCBA)
Three-Dimensional Tube Bending Machine (GM-SB-50NCBA)
Three-Dimensional Tube Bending Machine (GM-SB-50NCBA)
Three-Dimensional Tube Bending Machine (GM-SB-50NCBA)
Three-Dimensional Tube Bending Machine (GM-SB-50NCBA)
