موتور كباس هيدروليكي Rexroth A2FM5 / 10/12/16 للحفار

وصف المنتجات موتور كباس هيدروليكي Rexroth A2FM5/10/12/16 للحفار   محرك Brueninghaus Hydromatik Rexroth A2FM الموتور الهيدروليكي A2FM5، A2FM10، A2FM12، A2FM16، A2FM23، A2FM28، A2FM3

Featured Products

وصف المنتجات

موتور كباس هيدروليكي Rexroth A2FM5/10/12/16 للحفار


محرك Brueninghaus Hydromatik Rexroth A2FM

الموتور الهيدروليكي A2FM5، A2FM10، A2FM12، A2FM16، A2FM23، A2FM28، A2FM32، A2FM45، A2FM56، A2FM63، A2FM80، A2FM90،
A2FM107، A2FM125، A2FM160، A2FM180، A2FM200، A2FM250، A2FM355، A2FM500، A2FM710، A2FM1000
الوصف
افتح الدوائر
سلسلة 66، 63، 60
الحجم: 10 12 16 23 28 32 45 56 63 80 90 107 125 160 180 200 250 355 500 710 1000
الضغط: الضغط الاسمي الحجم 5 4550 رطلاً لكل بوصة مربعة (315 بار)/ضغط الذروة 5100 رطل لكل بوصة مربعة (350 بار)
الضغط الاسمي من 10 إلى 200 5800 رطل لكل بوصة مربعة (400 بار)/ ضغط الذروة 6500 رطل لكل بوصة مربعة (450 بار)
الضغط الاسمي من 250 إلى 1000 5100 رطل لكل بوصة مربعة (350 بار)/ ضغط الذروة 5800 رطل لكل بوصة مربعة (400 بار)

موتور الإزاحة الثابتة A2FM مع المجموعة الدوارة ذات الكباس المستدق المحوري لتصميم المحور المثني، لمجموعات الإدارة الهيدروستاتيكية في الدوائر المفتوحة
- للاستخدام في مناطق التطبيقات المحمولة والثابتة
- يتناسب تدفق الإخراج مع سرعة التشغيل والتشرد
- تم تصميم محامل عمود الإدارة لإعطاء فترة الخدمة المتوقعة في مناطق التشغيل هذه
– كثافة طاقة عالية
- تصميم صغير
- كفاءة إجمالية عالية
- المفهوم الاقتصادي
- كباسات من قطعة واحدة مع حلقات الكباس

البيانات الفنية لمحرك Brueninghaus Hydromatik Rexroth A2FM
جدول القيم (قيم نظرية، بدون كفاءة أو تفاوت؛ قيم مستديرة)
محرك Rexroth A2FM A2FM5 A2FM10 A2FM12 A2FM16 A2FM23 A2FM28 A2FM32 A2FM45
الإزاحة V  g سم³ 4.93 10.3 12 16 22.9 28.1 32 45.6
السرعة nom عدد الدورات في الدقيقة 5600 3150 3150 3150 2500 2500 2500 2240
التدفق في nom QV لتر/دقيقة 27.6 32.4 37.8 50 57 70 80 102
الطاقة Δp = 315 بار P كيلووات 14.5 - - - - - - -
Δ  P  = 400 بار P كيلووات - 21.6 25 34 38 47 53 68
العزم Δp = 315 بار t نيوتن متر 24.7 - - - - - - -
Δ  P  = 400 بار t نيوتن متر - 65 76 101 145 178 203 290
الوزن (تقريبًا) م كجم 2.5 6 6 6 9.5 9.5 9.5 13.5
محرك Rexroth A2FM A2FM56 A2FM63 A2FM80 A2FM90 A2FM107 A2FM125 A2FM160 A2FM180
الإزاحة V  g سم³ 56.1 63 80.4 90 106.7 125 160.4 180
السرعة nom عدد الدورات في الدقيقة 2000 2000 1800 1800 1600 1600 1450 1450
التدفق في nom QV لتر/دقيقة 112 126 144 162 170 200 232 261
الطاقة Δ  P  = 400 بار P كيلووات 75 84 96 108 114 133 155 174
العزم Δ  P  = 400 بار t نيوتن متر 356 400 511 572 678 795 1020 1145
الوزن (تقريبًا) م كجم 18 18 23 23 32 32 45 45
محرك Rexroth A2FM A2FM200 A2FM250 A2FM355 A2FM500 A2FM710 A2FM1000
الإزاحة V  g سم³ 200 250 355 500 710 1000
السرعة nom عدد الدورات في الدقيقة 1550 1500 1320 1200 1200 950
التدفق في nom QV لتر/دقيقة 310 375 469 600 826 950
الطاقة Δ  P  = 350 بار P كيلووات - 219 273 350 497 554
Δ  P  = 400 بار P كيلووات 207 - - - - -
العزم Δ  P  = 350 بار t نيوتن متر - 1393 1978 2785 3955 5570
Δ  P  = 400 بار t نيوتن متر 1272 - - - - -
الوزن (تقريبًا) م كجم 66 73 110 155 322 336
السائل الهيدروليكي
قبل البدء في تخطيط المشاريع، يُرجى الرجوع إلى أوراق البيانات الخاصة بنا RE 90220 (الزيت المعدني)، وRE 90221 (السوائل الهيدروليكية المقبولة بيئياً)، وRE 90223 (السوائل الهيدروليكية ذات التردد العالي) للحصول على معلومات تفصيلية حول اختيار السوائل الهيدروليكية وظروف التطبيق.
لا تناسب المحرك الثابت AA2FM التشغيل مع HFA. في حالة استخدام سائل HFB، وHFC، وHFD أو السوائل الهيدروليكية المقبولة بيئياً، يجب مراعاة القيود المتعلقة بالبيانات الفنية وموانع التسرب المذكورة في RE 90221 وRE 90223.
تفاصيل حول اختيار السائل الهيدروليكي
يتطلب الاختيار الصحيح للسائل الهيدروليكي معرفة درجة حرارة التشغيل بالنسبة لدرجة الحرارة المحيطة: في دائرة مفتوحة درجة حرارة الخزان. يجب اختيار السائل الهيدروليكي بحيث تكون لزوجة التشغيل في نطاق درجة حرارة التشغيل ضمن النطاق الأمثل (اختياري). - المنطقة المظللة من مخطط التحديد. نوصي باختيار درجة لزوجة أعلى في كل حالة. مثال: في درجة حرارة محيطة تبلغ X درجة مئوية (X درجة فهرنهايت)، يتم ضبط درجة حرارة التشغيل 140 درجة فهرنهايت (60 درجة مئوية). في نطاق اللزوجة التشغيلية الأمثل (اختياري؛ منطقة مظللة) يتوافق هذا مع درجات اللزوجة VG 46 أو VG 68؛ ليتم تحديده: VG 68.
يرجى ملاحظة أن درجة حرارة تصريف العلبة، التي تتأثر بالضغط والسرعة، أعلى دائمًا من درجة حرارة الخزان. قد لا تكون درجة الحرارة في أي وقت من النظام أعلى من 240 درجة مئوية (115 درجة مئوية) للأحجام من 5 إلى 200 أو 195 درجة فهرنهايت (90 درجة مئوية) للأحجام من 250 إلى 1000.
إذا تعذر الحفاظ على الظروف الموضحة أعلاه بسبب معلمات التشغيل القاسية، فإننا نوصي بتنظيف العلبة عند المنفذ U (الحجم 250 إلى 1000).
محمل طويل العمر (الأحجام 250 إلى 1000)
لضمان فترة خدمة طويلة واستخدام سوائل هيدروليكية ذات تردد عال. الأبعاد الخارجية نفسها للموتور مع المحمل القياسي. يمكن تحديد محمل طويل العمر. يوصى بتصريف المحمل والحقيبة عبر المنفذ U.
حلقة مانع تسرب العمود
يتأثر عمر خدمة حلقة مانع تسرب العمود بسرعة الموتور وضغط تصريف العلبة. يوصى بعدم تجاوز ضغط التصريف العادي المستمر للعلبة عند درجة حرارة التشغيل البالغة 45 رطلاً لكل بوصة مربعة (3 بار) المطلق (الحد الأقصى المسموح به لضغط تصريف العلبة عند 6 بار (90 رطلاً لكل بوصة مربعة) المطلق عند السرعة المنخفضة). يُسمح بزيادات ضغط قصيرة الأجل (t < 0.1 s) تصل إلى 145 رطلاً لكل بوصة مربعة (10 بار). يقل عمر خدمة حلقة مانع تسرب العمود بزيادة في تردد ارتفاعات الضغط. يجب أن يكون ضغط العلبة مساويًا للضغط الخارجي على حلقة مانع تسرب العمود أو أكبر منه.

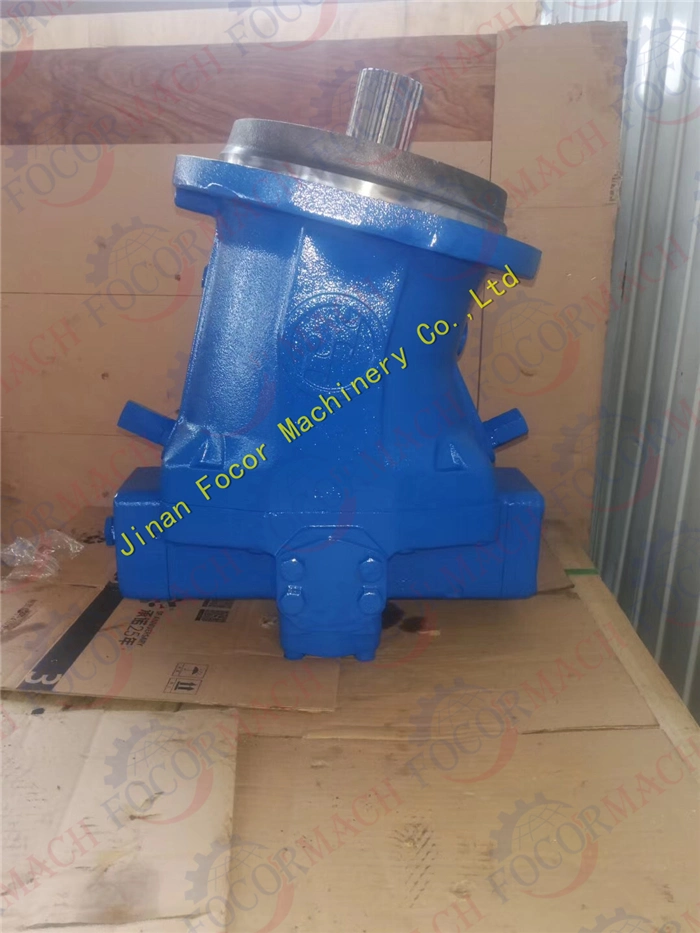

Rexroth Hydraulic A2FM5/10/12/16 Piston Motor for Excavator

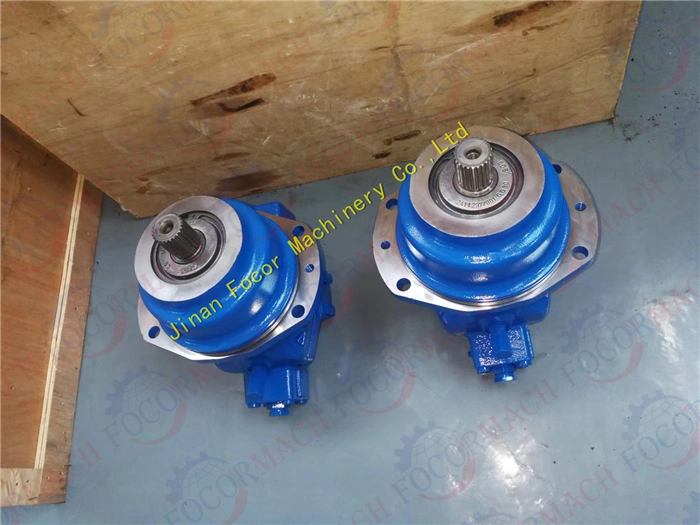

Rexroth Hydraulic A2FM5/10/12/16 Piston Motor for Excavator
Rexroth Hydraulic A2FM5/10/12/16 Piston Motor for Excavator
Rexroth Hydraulic A2FM5/10/12/16 Piston Motor for Excavator

Rexroth Hydraulic A2FM5/10/12/16 Piston Motor for Excavator
Rexroth Hydraulic A2FM5/10/12/16 Piston Motor for Excavator
